MOLDINO - SS4P : Easy Cut 4 Corners Shoulder Mill SS4P | JSR GROUP
แท็ก
SS4P MOLDINO CUTTING TOOLS





SS4P

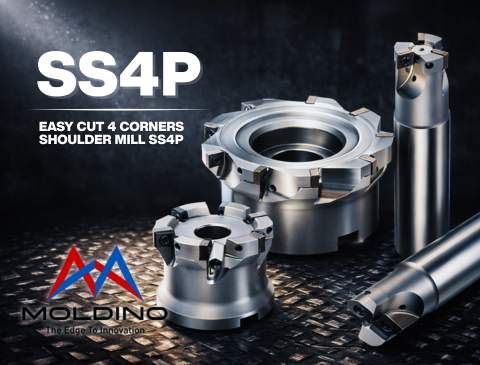

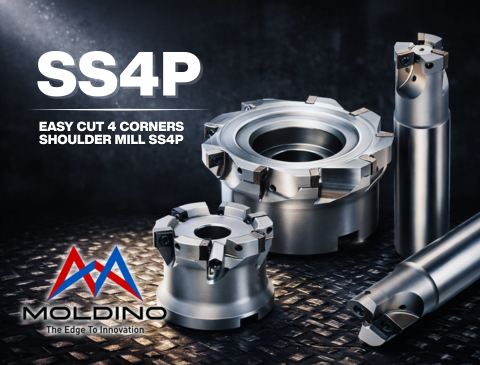

Easy Cut 4 Corners Shoulder Mill SS4P

Cutting performance

01 Features





Cutting conditions Work material：S55C（210HB）
Tool：φ32（3 flutes）
Machine：BT30 M/C
Vc = 200m/min （n=1,989min-1）　fz = 0.1mm/t　ap×ae = 0.5×22mm
Overhang：OH=65mm   　Air-blow　



02 Cutting force





Cutting conditions Work material：S50C（220HB）
Tool：φ32（3 flutes）
Machine：BT50 M/C
Vc = 160m/min （n=1,590min-1）　fz = 0.1, 0.15, 0.2mm/t　ap×ae = 3×8mm
Overhang：OH=50mm　Air-blow　





03  Tool life





Cutting conditions Work material：P21（40HRC）
Tool：φ32（3 flutes）
Machine：BT50 M/C
Vc = 100m/min （n=995min-1）　fz = 0.15mm/t　ap×ae = 2×10mm
Overhang：OH=50mm　Air-blow





Cutting conditions Work material：S50C（220HB）
Tool：φ32（3 flutes）
Machine：BT50 M/C
Vc = 160m/min （n=1,590min-1）　fz = 0.2mm/t　ap×ae = 3×10mm
Overhang：OH=50mm　Air-blow
